電子式稱重給煤機組成部分：ICS-30型電子皮帶秤、稱重傳感器、速度傳感器、KL2105稱重儀表、托輥、計量托輥、電氣控制柜、環形裙邊無接口耐高溫膠帶、熱電偶、ABB變頻器、自動糾偏裝置、清掃鏈條、碳鋼殼體、施耐德電器元件與電纜、行程開關、接近開關、防爆燈、觀察窗玻璃、減速電機、進出料電動閥門等部分。

自動糾偏托輥裝置有效了降低皮帶跑偏現象，自動糾偏裝置安置了回轉軸承，根據運行方向的位置可自動糾偏皮帶。

結構組成

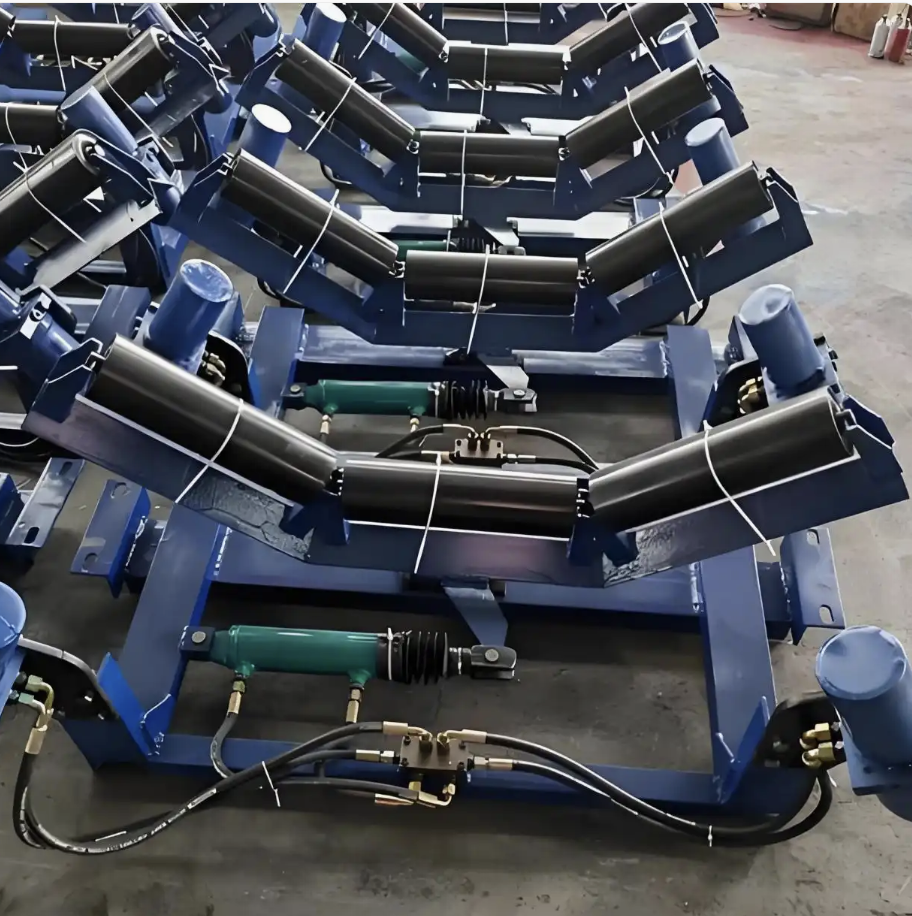

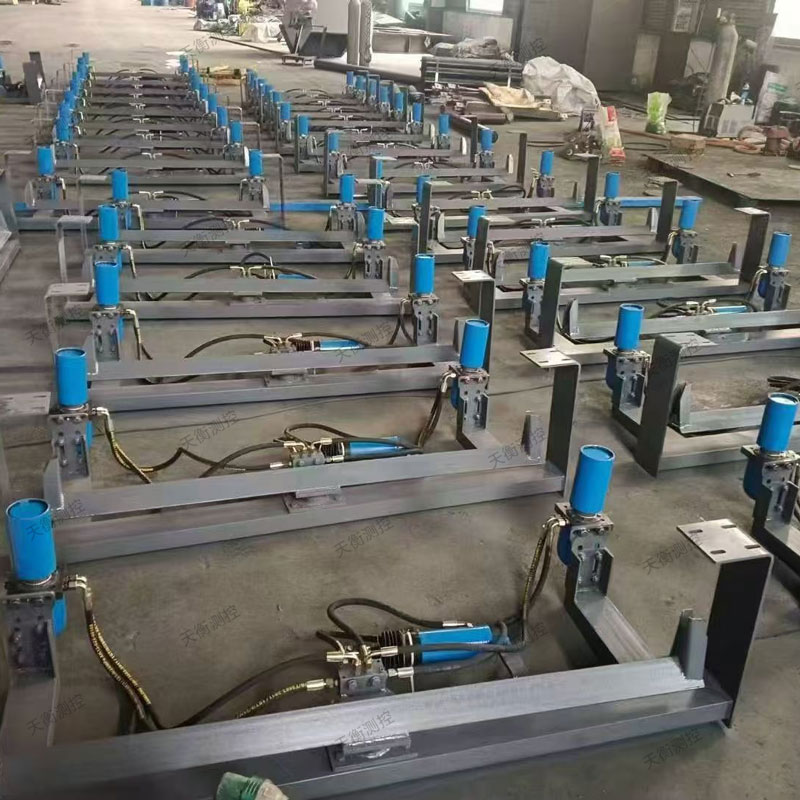

修正器是由檢驅輪、油、泵、油缸、液壓閥體住件、機架構成。

皮帶偏中運行時，皮帶與檢驅輪接觸，通過閥體集成回路才程序控制，使油缸活塞桿伸縮，以帶動調心托滾架按預定方向偏轉，此時，調心托滾的線運動方向與皮帶的運動方向形成夾角，其間產生的摩擦力驅使皮帶居中運行，從而達到自動隨機修正皮帶偏跑的目的。

性能特點

• 采用高度集成的控制閥，內置兩通道方向控制、溢流保護。控制閥是數控機床批量加工，精度高，故障率低；高靈敏度溢流保護，可設定系統合理工作負荷，系統作遇動到阻礙自動卸荷，不損傷皮帶及液壓糾偏機。

• 針對系統低液壓、低轉速的弱點，采用系統高度集成的設計方案，油路短油管數量少。由此帶來設備故障點少，設備使用壽命長，液壓系統性能提高。

• 每一個零部件都精心設計、精心組織生產。采用多種現代工程材料和壓鑄等工藝，提高零部件加工精度，提高產品壽命和使用性能。
